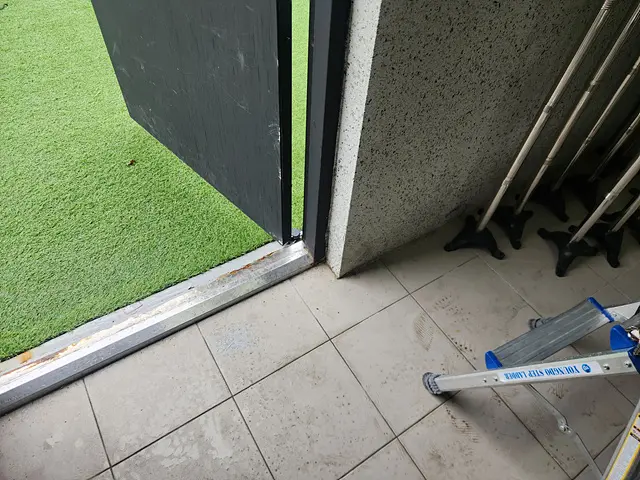

[경기 고양] 일산 xxx가든 신축 건물 하자진단

준공 승인 전 정밀 하자진단이 건물의 자산 가치를 좌우하는 이유

신축 건물의 사용검사 전후 단계는 시공 품질을 확보하고 향후 발생할 대규모 분쟁을 예방할 수 있는 골든타임입니다. 도면과 실제 시공의 차이를 면밀히 대조하지 않으면 눈에 보이지 않는 단열 부족이나 소방 시설 변경 등의 하자를 놓치기 쉬운데요. 본 포트폴리오는 경기도 고양시 일산의 한 신축 근린생활시설에서 진행된 정밀 하자 실태조사 사례를 통해, 건축주와 시공사가 반드시 짚고 넘어가야 할 핵심 점검 포인트와 기술적 해결책을 다룹니다.

최근 고양특례시에서는 부실시공을 예방하고 안전한 건축 환경을 조성하기 위해 민간 전문가들과 협력하여 신축 건축물 및 공동주택 품질점검단 활동을 강력하게 추진하고 있지요. 이러한 정책적 흐름에 발맞추어, 준공 승인 전에 구조 안전과 설비 기능 전반을 검증하는 일은 단순한 절차를 넘어 건물의 장기적인 자산 가치를 결정짓는 중대한 과업이 됩니다. 도면에 명시된 기준이 실제 현장에 오차 없이 반영되었는지를 전문 장비와 도면 분석 기술로 검증하는 경기 고양 신축 하자진단 과정은 건축주가 시공사를 상대로 정당한 권리를 주장할 수 있는 가장 확실한 객관적 근거를 마련해 줍니다.

설계도면과 현장의 괴리, 단열재 두께 부족과 내화도료 누락의 기술적 분석

건물의 단열 및 내화 성능은 거주자의 안전과 에너지 효율에 직접적인 영향을 미치는 핵심 항목입니다. 그러나 준공 승인 직전 현장조사를 진행해 보면, 보이지 않는 마감재 내부나 지붕 층에서 설계 기준과 다른 시공 사례가 종종 발견되곤 합니다. 이번 경기 고양 신축 하자진단 현장에서도 도면 분석과 정밀 실측을 통해 중대한 시공 오차가 드러났습니다.

가장 대표적인 결함은 지붕과 옥상, 그리고 옥탑 구역의 단열공사였습니다. 설계도면상 기준 두께는 220T로 명시되어 있었으나, 실제 현장에서 준불연 경질우레탄 뿜칠 두께를 정밀 측정한 결과 160T로 시공된 사실이 확인되었습니다. 이는 설계 대비 무려 28%가량 두께가 부족하게 시공된 오시공으로, 향후 심각한 결로 피해와 단열 성능 저하를 유발할 수 있는 요인입니다.

아울러 지붕층과 지상 1층부터 3층까지의 주요구조부 철골부재에 적용되어야 할 내화도료 도색 공정이 통째로 누락된 사실도 함께 적출되었습니다. 화재 발생 시 건물의 붕괴를 지연시키는 내화성능 확보는 법적 의무 사항이므로, 이와 같은 누락은 준공 승인 자체를 불가능하게 만드는 중대한 결함에 해당합니다.

안전과 직결된 소방·피난 시설의 임의 변경 및 미시공 적출 사례

화재 등 비상 상황에서 인명 피해를 방지하는 피난 시설과 소방 설비는 엄격한 기준에 따라 시공되어야 마땅합니다. 하지만 공사 기간 단축이나 자재 수급 편의를 이유로 시공 과정에서 임의 변경되는 사례가 지속해서 발생하고 있습니다.

이번 현장에서는 지상 1층부터 3층 계단실에 설치된 방화문(FSD2)의 내부 충진재가 기존 설계 규격인 락울(석면 계열 광물 섬유)에서 단가가 저렴하고 방화 성능이 검증되지 않은 허니컴(종이벌집 구조체) 자재로 임의 변경 시공된 사실이 밝혀졌습니다. 이는 방화문의 내화 성능을 크게 저하시켜 화재 발생 시 연기와 화염의 확산을 막지 못하는 위험을 초래하므로, 기존 문을 철거하고 설계 규격에 맞는 제품으로 재시공하도록 판정하였습니다.

또한, 지상 1층 로비의 방풍실 창호(SSD2)와 주출입구 방풍실(SSW1) 등 건물의 밀폐성과 에너지 효율을 높이는 주요 창호 시설이 아예 시공되지 않은 미시공 상태로 방치되어 있었으며, 외부 교통약자 편의를 위한 장애인 접근로 및 주차장 안내 입간판 등의 부대시설 역시 누락된 상태였습니다.

기계실 및 위생설비 구조 변경에 따른 기술적 협의와 검증 포인트

건물 심장부에 해당하는 기계실과 위생설비는 준공 이후에는 수정 작업이 극히 까다롭기 때문에 사용검사 전에 도면과의 부합 여부를 완벽히 대조해야 합니다. 이번 경기 고양 신축 하자진단 과정에서는 설계도면과 현장의 구조적 차이를 집중적으로 분석하여 향후 시공사와 협의해야 할 기술적 쟁점들을 정리하였습니다.

특히 지상 1층 저수조 물탱크의 경우, 기존 위생배관 평면도상에는 철근콘크리트 구조로 설계되어 있었으나 실제 현장에는 SMC(강화플라스틱) 재질의 조립식 물탱크로 구조 및 재질이 임의 변경되어 시공되어 있었습니다. 재질 변경에 따른 내구성 및 유지관리 측면의 기술적 검토와 적법한 설계 변경 승인 절차가 수반되었는지 시공사 측의 소명이 필요한 대목입니다.

더불어 기계실 내부의 MCC-F 분전반과 F-2 분전반에 설치된 차단기 용량이 설계 결선도 기준보다 낮게 부족 시공된 사실이 확인되어 과부하 시 화재 및 전력 차단 사고의 위험성이 지적되었습니다. 지상 1층 기계실의 급배기휀(F3) 미시공 건과 함께 이들 항목은 시공사와의 기술 협의를 통해 즉각적인 용량 교체 및 추가 시공이 이루어지도록 조치하였습니다.

정밀한 하자진단 보고서가 제공하는 분쟁 예방 효과와 실무적 제언

설계도면과 현장을 일대일로 정밀 대조하여 도출한 하자 목록은 시공사와의 불필요한 감정싸움을 줄이고, 명확한 기술적 근거를 바탕으로 신속한 보수공사를 이끌어내는 강력한 무기가 됩니다. 이번 실태조사를 통해 미시공 및 오시공으로 확인된 19개 주요 항목에 대해 객관적인 기술 진단 데이터를 구축하였으며, 철골보 볼트 수량 부족 등 추가 협의가 필요한 항목들의 조치 방향을 명확히 제시하였습니다.

건축주와 시공사 모두의 실무적 성과를 극대화하기 위해서는 준공 전 단계에서 아래와 같은 핵심 판단 기준을 바탕으로 종합적인 점검을 수행해야 합니다.

• 구조 및 내화 성능 검증: 주요 철골 구조부의 내화도료 도포 여부와 계단실 방화문의 내부 충진재 시험성적서 일치 여부를 최우선으로 확인합니다.

• 에너지 및 단열 기준 준수: 지붕 및 외벽 단열재의 실제 시공 두께를 코어 채취 또는 정밀 실측기로 측정하여 설계 규격 준수 여부를 검증합니다.

• 설비 규격 및 용량 대조: 기계실 분전반 차단기 용량과 송풍기 등 주요 장비의 모델명이 설계 도면 및 결선도와 일치하는지 전수 조사합니다.

• 미시공 및 변경시공 적출: 방풍실 창호, 조명기구, 외부 조경 및 부대시설 등 도면상에는 존재하나 현장에서 누락되거나 임의 변경된 항목을 리스트화합니다.

신축 건물의 품질 확보와 원활한 사용검사 승인을 위해서는 도면 분석과 현장 실측 분야에 깊은 노하우를 가진 전문 파트너의 조력이 필수적입니다. 체계적인 장비 진단과 명확한 기술 보고서 작성이 필요하시다면, 언제든 홈체크 상담 신청 페이지를 통해 상세한 기술 자문과 정밀 진단 서비스를 받아보시기 바랍니다. 공학적 데이터에 기반한 정밀한 진단으로 소중한 자산의 가치를 안전하게 지켜드리겠습니다.
