[용인] 용인삼계고 옹벽 및 절토사면 정기안전점검

도면 없는 노후 시설물, 안전점검 착수 전 무엇을 먼저 확인해야 할까

학교 시설물 내에 위치한 토목구조물은 다수의 학생과 교직원이 매일 이용하는 생활 공간과 밀접해 있어, 작은 결함도 인명 피해나 통행 제한 등 심각한 사회적 손실로 이어지기 쉽습니다. 2015년에 준공되어 공용 기간이 11년에 이른 용인삼계고등학교의 콘크리트 옹벽과 절토사면은 기후 변화와 계절적 요인에 지속적으로 노출되어 온 만큼, 예방적 차원의 체계적인 토목시설물 안전진단이 필수적인 시점이었습니다.

현장 조사를 개시하기 전 엔지니어가 직면한 가장 큰 제약 조건은 준공도서, 시방서, 구조계산서, 지질조사서 등 시설물의 상세한 설계 정보가 담긴 설계도서가 전혀 남아있지 않다는 점이었습니다. 내진설계 반영 여부조차 확인하기 어려운 극한의 여건 속에서, 진단팀은 과거의 관리 이력을 역추적하는 탐문조사와 전차 안전점검 이력 분석을 최우선으로 실시하였습니다. 공식적인 보수 및 보강 이력 문서가 없더라도 과거 현장에서 수행된 국부적 마대쌓기 흔적, 낙석방지망 설치 상태, 관목 제거 구역 등을 꼼꼼히 대조하며 현장 조사의 기준선을 수립하였습니다. 도면이 없는 구조물일수록 육안조사의 정밀도와 현장 계측 데이터의 객관성이 점검의 성패를 가르기 때문입니다.

콘크리트 옹벽 외관조사에서 놓치기 쉬운 균열과 시공 결함의 징후들

따가운 햇살 아래 정문쪽 옹벽 전면부의 거친 콘크리트 표면을 돋보기와 균열 게이지로 근접 조사하는 일은 고도의 집중력을 요구합니다. 길이 27.5m, 높이 4.8m 규모의 정문쪽 옹벽과 길이 36.0m, 높이 3.7m 규모의 체육관동 옹벽은 시공된 위치와 지반 조건이 서로 다르므로 구간별로 세분화된 접근이 필요합니다. 이번 시설물 안전점검 과정에서는 단순한 노후화에 의한 균열뿐만 아니라 준공 당시의 시공 미흡으로 발생한 구조적 취약점까지 추적하는 데 주력하였습니다.

특히 정문쪽 옹벽 특정 구간에서는 신축이음부 이격 부위에 스티로폼과 실런트가 적절히 채워지지 않고 전면부가 일체로 타설된 시공 미흡 사례가 확인되었습니다. 이러한 불량은 계절 변화에 따른 온도 응력을 흡수하지 못해 전면부에 굵은 균열을 유발하는 원인이 됩니다. 진단팀은 신축이음부 주변에 발생한 균열의 폭과 진행 방향을 정밀 측정하여 기록하는 한편, 체육관동 옹벽 이음부의 충전재 미설치 구간도 빠짐없이 찾아내어 주의관찰 위치로 지정하였습니다. 외관조사 단계에서 이러한 시공 결함 징후를 조기에 포착해야만 장기적인 구조적 변형을 예방할 수 있습니다.

토사 유실과 배수로 구배 불량에 직면한 절토사면의 기술적 진단 요령

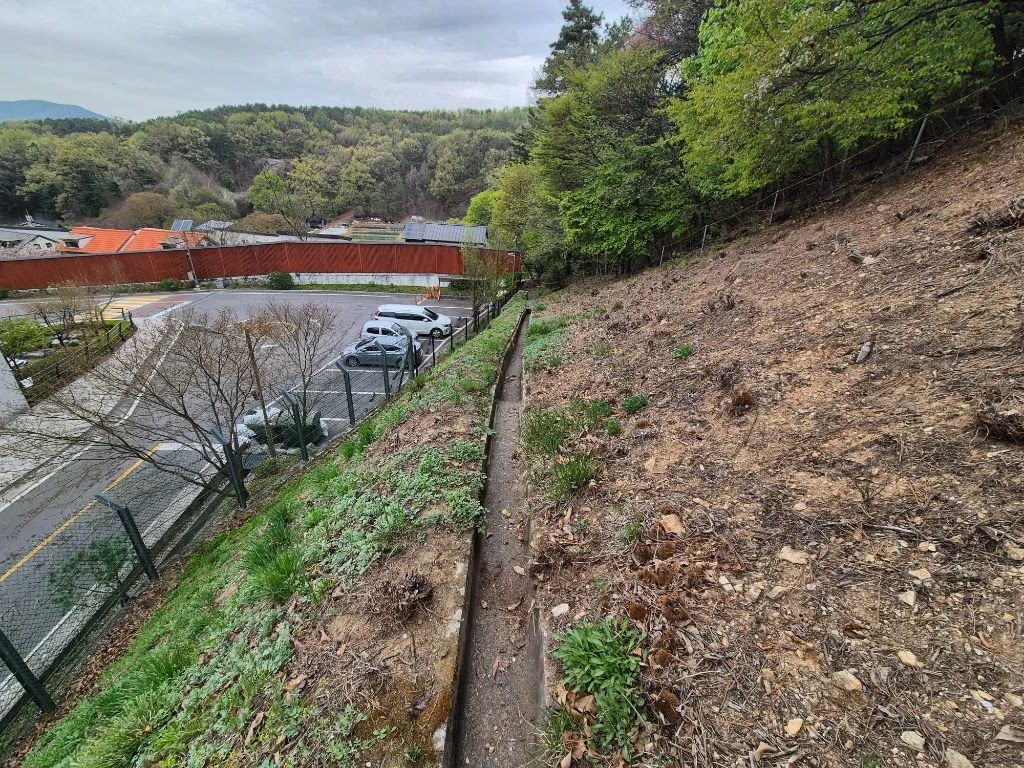

수풀이 우거진 급경사 절토사면에 올라 발끝의 감각과 지반의 견고함을 느끼며 상부 자연사면까지 올라가는 과정은 토목시설물 안전진단의 가장 거친 영역 중 하나입니다. 용인삼계고등학교 절토사면은 상부 자연사면과 하부 토사사면이 혼재되어 있으며, 총 24개 위치별 세부 점검 노선을 설정하여 꼼꼼한 추적 조사를 진행하였습니다. 사면 점검의 핵심은 우수 유입 시 지반이 약화되어 발생하는 붕괴 징후와 배수 체계의 정상 작동 여부를 파악하는 것입니다.

조사 결과, 사면 상부 여러 구간에서 국부적인 토사 흘러내림과 표면 유실 현상이 정밀하게 관측되었습니다. 사면의 안정성을 위협하는 가장 큰 요인은 다름 아닌 배수 불량이었습니다. 절토사면 상단에 설치된 콘크리트 배수로는 경사도가 맞지 않는 구배 불량 상태로 인해 우수가 원활하게 흐르지 못하고 정체되고 있었습니다. 물이 고이면서 주변 흙을 쓸고 내려가 배수로 내부에 낙엽과 토사가 퇴적되고, 이것이 다시 배수 기능을 마비시키는 악순환이 반복되는 현상을 확인하였습니다. 현장 여건상 전면적인 배수로 재정비가 어려울 경우를 대비하여 횡방향 배수로를 추가 개설하는 기술적 대안을 검토하는 등 실무적인 해결책을 도출하는 데 집중하였습니다.

비파괴 장비와 정밀 계측을 통한 현장 데이터의 신뢰성 확보 방안

도면이 부재한 토목시설물의 안전성을 객관적으로 입증하기 위해서는 정밀한 비파괴 검사와 계측 장비의 활용이 필수적입니다. 콘크리트 내부의 철근 배근 상태와 실제 강도를 파악하기 위해 현장에서 비파괴 시험을 병행하여 데이터의 신뢰성을 확보합니다. 슈미트해머를 이용한 반반도 측정으로 콘크리트의 현재 압축강도를 추정하고, 초음파 탐사 장비를 통해 내부 공극이나 균열의 깊이를 과학적으로 추적합니다.

사면 하단부 옹벽 구조물에서 발견된 미세한 균열들에 대해서는 균열 폭 측정기를 사용하여 정밀 기록을 남겼습니다. 배수로 집수정 부근의 그레이팅 변형 상태와 외부 충격 흔적도 수치화하여 데이터베이스에 등록하였습니다. 현장에서 수집된 모든 물리적 수치와 균열의 분포 양상은 향후 시설물 관리주체가 객관적인 유지보수 계획을 수립할 수 있도록 구조 해석 및 상태평가의 기초 자료로 활용됩니다. 주관적 육안 판단의 한계를 극복하고 엔지니어링적 신뢰성을 뒷받침하는 핵심 단계라고 볼 수 있습니다.

구조적 안전성과 사용성 확보를 위한 단계별 특별 유지관리 가이드

토목시설물의 안전점검은 일회성 진단으로 끝나서는 안 되며, 현장에서 도출된 취약 요소를 바탕으로 실질적인 유지관리 대책이 실행되어야 완성됩니다. 이번 점검을 통해 도출된 데이터와 현장 분석 결과를 바탕으로, 학교 관리주체가 즉각적으로 이행할 수 있는 단계별 예방 관리 가이드를 제안합니다.

• 신축이음부 단면 보수: 시공 미흡으로 균열이 발생한 정문쪽 옹벽 전면부는 방치할 경우 우수 침투로 인한 철근 부식과 콘크리트 박리 등 추가 손상이 우려되므로, 표면을 깎아내는 치핑 작업 후 고강도 모르타르로 단면을 보수해야 합니다.

• 배수 시설 주기적 준설: 옹벽의 배수공과 배면 배수로, 그리고 절토사면 집수정에 퇴적된 이물질과 낙엽을 우기 전에 주기적으로 청소하여 배수 압력 상승으로 인한 구조물 배면의 수압 증가를 차단해야 합니다.

• 사면 토사 유실 보강: 토사 유실이 지속되는 구간은 친환경 식생매트 설치나 국부적인 마대쌓기 보강을 통해 표면 붕괴를 예방하고 사면을 조속히 안정화해야 합니다.

• 지속적인 모니터링: 옹벽 표면과 사면 하단부 구조물에 발생한 미세 균열 부위에는 균열 게이지를 부착하여 계절 변화에 따른 균열 폭의 거동 여부를 주의관찰해야 합니다.
