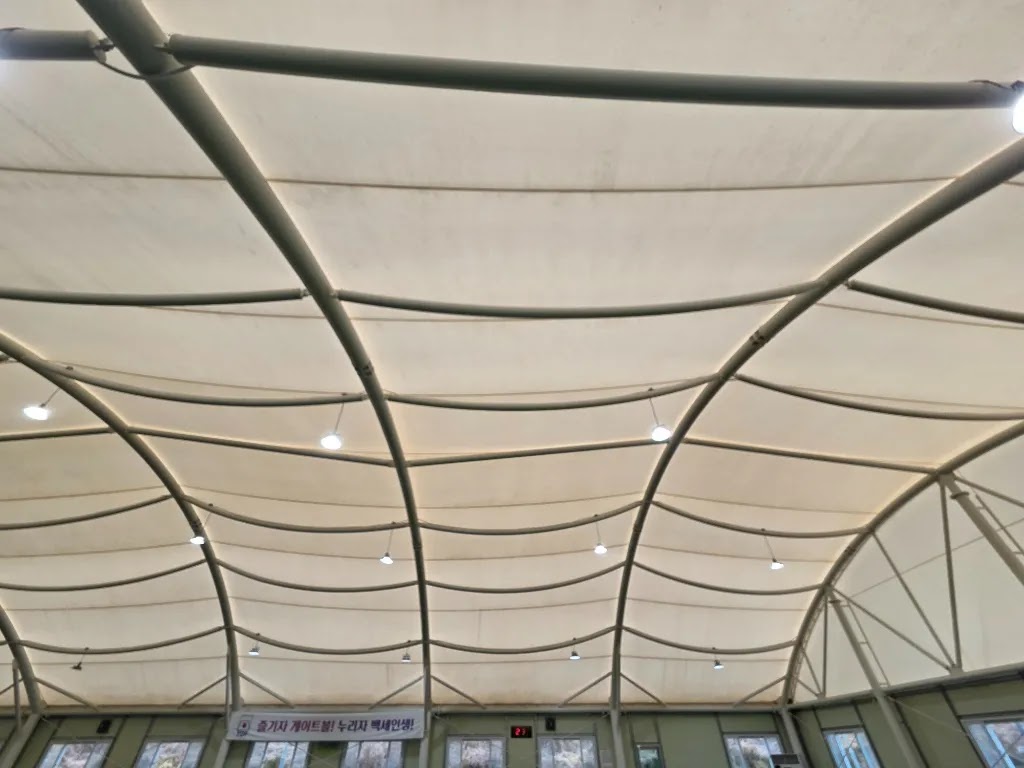

[용인] 남사배수지 상부 구조안전성 검토용역

1단계: 현장 착수 전 도면 분석과 시설물안전법 기준 사전 검토

토목시설물의 물리적 건전성을 확보하기 위해서는 도면상의 수치 해석을 넘어선 정밀한 현장 조사가 필수적입니다. 경기 용인시의 남사배수지 상부 구조안전성 검토 사례를 바탕으로, 현장 조사와 엔지니어링 기술이 결합하는 실제 과정을 투명하게 공개합니다. 관련 법령 준수부터 비파괴 시험을 통한 데이터 검증까지, 시설물의 안전성을 입증하는 체계적인 기술적 접근법을 살펴봅니다.

안전진단 엔지니어가 현장에 진입하기 전 가장 먼저 수행하는 과업은 준공도면과 구조계산서 등 기존 설계 도서를 정밀하게 분석하는 일입니다. 시설물의 안전 및 유지관리에 관한 특별법(시설물안전법)에 근거하여 대상 시설물의 설계 하중 기준과 구조적 취약 부위를 미리 파악해 두어야만 현장에서 혼선 없이 정밀한 조사를 수행할 수 있기 때문이지요.

도면 분석 단계에서는 다음 사항을 중점적으로 검토합니다.

1. 준공도면에 명시된 콘크리트 설계기준강도 및 철근 배근 규격 확인

2. 배수지 상부 슬래브, 보, 기둥, 벽체 등 주요 부재의 구조적 연결 상태 파악

3. 과거 안전점검 및 보수·보강 이력을 검토하여 집중 조사가 필요한 취약 구역 설정

4. 현장 조사 시 안전사고를 예방하기 위한 밀폐 공간 및 고소 부위 안전 대책 수립

이러한 철저한 사전 검토를 거쳐 수립된 현장 조사 계획은 실제 구조안전성 검토의 신뢰성을 지탱하는 든든한 뼈대가 됩니다.

2단계: 배수지 상부 및 옹벽 외관 조사를 통한 물리적 상태 파악

배수지 상부 노면에 서서 균열 측정 돋보기인 크랙 스케일러를 콘크리트 표면에 대고 미세한 균열 폭을 실측하는 것으로 본격적인 현장 조사가 시작됩니다. 야외에 노출된 콘크리트 옹벽과 배수지 상부 슬래브는 온도 변화와 우수 침투 등 외부 환경 요인에 의해 지속적으로 경년 변화를 겪게 되지요.

외관 조사는 구조물의 현재 상태를 육안과 정밀 도구를 통해 진단하는 첫 단추입니다.

• 균열 및 변형 조사: 상부 슬래브와 측면 옹벽 표면에 발생한 균열의 길이, 폭, 진행 여부를 기록하고 외관조사망도에 위치를 매핑합니다.

• 열화 현상 추적: 콘크리트 표면의 백태(에플로레센스), 박리, 박락 및 철근 노출 여부를 꼼꼼히 탐색합니다.

• 누수 흔적 조사: 밸브실 내부 벽체와 배수지 하부 구조물 접합부의 미세한 누수 및 습윤 상태를 추적하여 구조적 취약점을 파악합니다.

단순히 표면의 결함을 찾아내는 것을 넘어, 구조적인 거동에 의해 발생한 균열인지 단순 건조수축에 의한 균열인지를 엔지니어의 안목으로 구별해 내는 것이 외관 조사의 핵심입니다.

3단계: 비파괴 장비를 활용한 콘크리트 강도 및 철근 배근 정밀 측정

콘크리트 옹벽 표면에 슈미트해머를 밀착시키고 일정한 간격으로 타격하며 반발경도를 측정하는 타격음이 현장에 울려 퍼집니다. 구조물의 손상 없이 내부의 물리적 성질을 파악하기 위해서는 정밀 비파괴 장비의 활용이 필수적이지요. 도면상의 설계 기준이 실제 현장에서도 동일하게 구현되어 있는지를 과학적인 데이터로 검증하는 단계입니다.

비파괴 장비를 통한 정밀 측정은 데이터의 신뢰성을 확보하는 방향으로 진행됩니다.

1. 콘크리트 반발경도 시험: 슈미트해머를 활용하여 각 부재별 콘크리트 압축강도를 간접 추정하고, 설계기준강도와의 부합 여부를 비교 검증합니다.

2. 철근 탐사 장비 활용: 전자기파를 이용한 철근 탐사기를 콘크리트 표면에 스캔하여 내부 철근의 배근 간격과 피복 두께를 실측합니다. 도면상의 배근 상태와 실제 시공 상태의 일치 여부를 파악하는 중요한 과정입니다.

3. 탄산화 깊이 측정: 콘크리트 코어를 일부 채취하거나 미세 천공 후 페놀프탈레인 용액을 분무하여 이산화탄소 침투에 따른 콘크리트 알칼리성 저하 깊이를 정밀 측정합니다.

이러한 정밀 측정 과정을 통해 획득한 물리적 데이터는 향후 구조해석 모델링의 입력 변수로 활용되어 해석의 정확도를 극대화하는 기반이 됩니다.

4단계: 3D 구조해석 모델링을 통한 부재별 설계하중 및 안전율 검증

현장에서 획득한 실측 데이터와 준공도면을 바탕으로, 범용 구조해석 프로그램인 마이더스(MIDAS)를 이용하여 남사배수지 구조물을 3D 모델로 정교하게 재현합니다. 상부 구조물에 가해지는 연직하중, 내부 수압, 토압, 그리고 상부 차량 통행을 고려한 노면활하중(DB-24) 기준을 다각적으로 입력하여 단면 검토를 수행하지요.

구조안전성 검토 보고서에 따르면, 수치 해석을 통한 단면 검토 결과 모든 구조 부재가 설계하중에 대해 충분한 안전성을 확보하고 있는 것으로 분석되었습니다.

• 상부 슬래브 및 보: 상부 슬래브 지점부의 안전율은 1.22, 중앙부는 1.78로 나타났으며, 보 중앙부의 안전율은 1.48로 검토되어 기준치를 상회하는 안전성을 보였습니다.

• 벽체 및 하부 슬래브: 벽체 하단부의 안전율은 1.48, 하부 슬래브 지점부의 안전율은 1.64로 검토되어 충분한 휨 저항 성능을 보유한 것으로 확인되었습니다.

• 밸브실 구조 부재: 밸브실 상부 슬래브 지점부(안전율 1.30), 벽체 하단부(안전율 6.01), 중간 슬래브 지점부(안전율 1.18) 등 모든 부재가 안전율 기준을 모두 충족하였습니다.

• 전단 안전성: 상부 슬래브 단지점부(설계 전단강도 ΦVn 356.59 kN 대비 소요 전단력 Vu 188.3 kN), 보 중앙부(설계 전단강도 ΦVn 654.11 kN 대비 소요 전단력 Vu 363.3 kN) 등 모든 검토 대상 부재의 전단강도가 전단력을 상회하여 적합 판정을 받았습니다.

• 기둥 부재: 기둥의 최대 축력 및 최대 모멘트 검토 결과, 설계 강도가 소요 강도보다 크게 나타나 구조적으로 안전함이 입증되었습니다.

이와 같은 정밀한 수치적 검증은 대상 토목시설물이 향후 추가적인 상부 시설물 설치 상황에서도 충분히 버틸 수 있는 구조적 여력이 있음을 객관적으로 증명해 줍니다.

5단계: 경년 변화와 시공 변수를 고려한 유지관리 제언 및 실무 가이드

다만 이러한 구조해석 결과는 준공도면 및 구조도를 바탕으로 한 해석 모델링 분석 결과이므로, 실제 시공 상태나 경년 변화에 따른 재료 열화 등은 완전히 반영되지 않았을 수 있다는 점을 염두에 두어야 합니다. 엔지니어링의 완성은 단순히 현재의 안전성을 확인하는 것에 그치지 않고, 미래의 변수까지 대비하는 예방적 가이드를 제공하는 데 있기 때문입니다.

실제 상부 시설물 설치 공사를 진행할 때는 다음과 같은 실무적 주의사항을 반드시 준수해야 합니다.

1. 중장비 사용 제한: 상부 슬래브 시공 시 과도한 중장비 진입을 통제하고 진동 발생을 최소화하여 구조물에 가해지는 충격 하중을 예방해야 합니다.

2. 지속적인 균열 모니터링: 공사 전후로 주요 부재 및 옹벽 접합부의 미세 균열 거동을 정기적으로 관찰하여 이상 징후를 조기에 포착해야 합니다.

3. 배수 체계 점검: 상부 노면의 우수가 원활히 배수되도록 유도하여 콘크리트 내부로의 수분 침투 및 그에 따른 철근 부식 가능성을 원천적으로 차단해야 합니다.

시민의 일상과 직결된 상수도 시설물인 배수지의 안전은 체계적인 점검과 과학적인 기술 분석, 그리고 철저한 유지관리 계획이 삼박자를 이룰 때 비로소 완벽하게 지켜질 수 있습니다.
